在工業電力檢測、電機驅動調試、變頻器運維等應用場景中，三相波形的精準采集與分析是判定設備運行工況、排查潛在故障的核心環節。常規單端探頭受限于共模干擾抑制能力不足、

無法直接測量相線間壓差等缺陷，在三相系統檢測中難以滿足精準度要求。而差分探頭憑借高共模抑制比（CMRR）、寬量程電壓適配等核心優勢，成為三相波形捕獲的優選工具。

一、核心概念解析：筑牢實操基礎

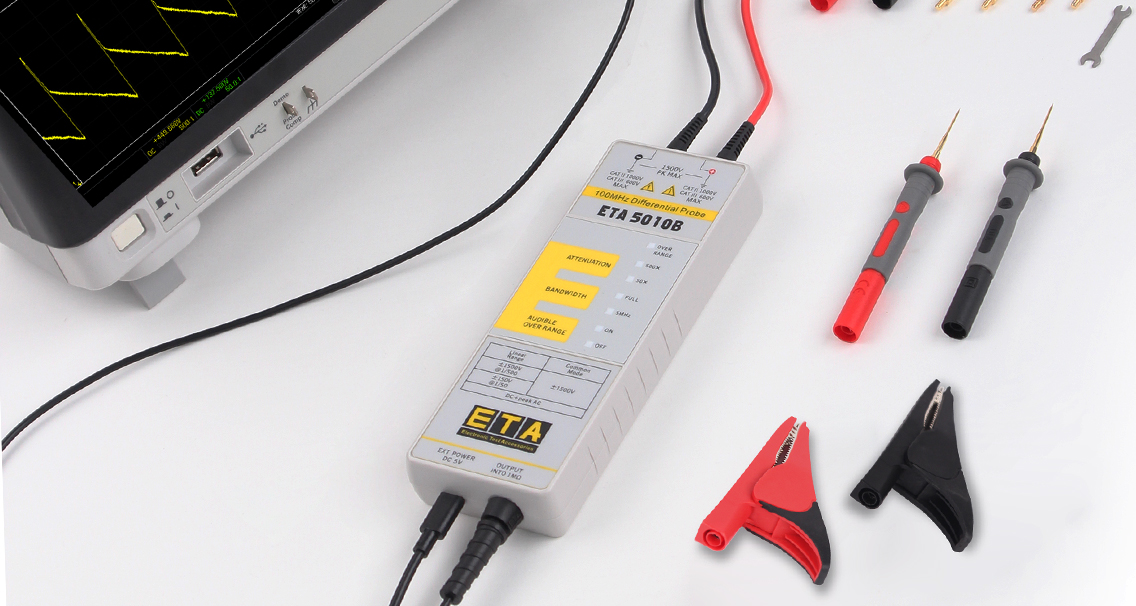

1.1 差分探頭的核心性能特征

差分探頭通過同步采集兩個測量點位的電壓信號，經差值運算實現精準測量，其核心優勢具體表現為：

●共模干擾抑制能力：可高效濾除電源線傳導干擾、空間電磁輻射等共模信號（CMRR 通常不低于 60dB，高端機型可達到 80dB 及以上），保障測量波形的純凈度；

●壓差直接測量能力：無需依賴公共參考地，即可直接采集三相系統的線電壓（如 L1-L2、L2-L3 間電壓）或相電壓（如 L1-N 間電壓）；

●寬量程適配特性：借助可切換衰減比（如 10:1、100:1、1000:1），測量范圍可覆蓋 0-7kV 乃至更高電壓等級，能夠匹配低壓 380V、高壓 7kV 等不同工業場景的測量需求。

1.2 三相波形的核心觀測參數

工業三相供電與驅動系統中，波形分析需聚焦三大關鍵特征參數：

●電壓幅值關系：線電壓（相線間電壓）幅值為相電壓（相線與零線間電壓）的√3 倍（例如 380V 線電壓對應 220V 相電壓）；

●相位對稱特性：正常運行狀態下，三相波形（L1、L2、L3）兩兩相位差嚴格保持 120°，呈現對稱分布態勢；

●波形形態差異：工頻供電系統輸出標準正弦波，變頻器輸出為 PWM 脈沖調制波，需依據波形形態選用帶寬匹配的差分探頭。

二、分步實操流程：從接線部署到波形捕獲

2.1 三相系統接線規范（核心操作環節）

需根據三相系統類型（三線制/四線制）選擇對應接線方式，接線前務必切斷系統電源，通電測試前需借助萬用表核查接線正確性，杜絕短路風險：

（1）三相四線制系統（含零線 N，如工頻市電供電場景）

測量對象：相電壓（L1-N、L2-N、L3-N 間電壓）

接線步驟：

1.將 3 只差分探頭的正輸入端（+）分別對應連接至 L1、L2、L3 相線；

2.3 只探頭的負輸入端（-）統一連接至零線 N 端；

3.所有探頭的地線（GND）均連接至系統保護接地端（PE），嚴禁采用懸浮接地方式；

4.示波器的 1、2、3 通道分別與 3 只探頭對應，用于觀測 L1-N、L2-N、L3-N 波形。

（2）三相三線制系統（無零線，如電機驅動、變頻器輸出場景）

測量對象：線電壓（L1-L2、L2-L3、L3-L1 間電壓）

接線步驟：

1.探頭 1 配置：正輸入端（+）接 L1 相線，負輸入端（-）接 L2 相線，用于測量 L1-L2 線電壓；

2.探頭 2 配置：正輸入端（+）接 L2 相線，負輸入端（-）接 L3 相線，用于測量 L2-L3 線電壓；

3.探頭 3 配置：正輸入端（+）接 L3 相線，負輸入端（-）接 L1 相線，用于測量 L3-L1 線電壓；

4.將 3 只探頭的地線統一連接至系統保護接地端，確保所有地線實現共點連接。

2.2 示波器參數配置（精準捕獲關鍵環節）

（1）通道參數配置

啟用示波器的 3 個測量通道，每個通道需設定與差分探頭衰減比匹配的參數；電壓檔位根據預估測量電壓設定（例如測量 380V 線電壓時，選用 100:1 衰減比探頭，

衰減后信號幅值為 3.8V，可將電壓檔位設定為 5V/div）。

（2）觸發參數配置

觸發源選擇：選取三相中的一相（例如 L1）作為觸發基準源，確保三相波形同步采集；觸發類型適配：測量正弦波時選用“邊沿觸發”，測量 PWM 調制波時選用

“脈沖觸發”；觸發電平調節：設定為信號幅值的 1/3 左右

（例如測量 380V 線電壓時，觸發電平設定為 120V 左右），避免因干擾導致誤觸發。

（3）時基與采樣率配置

工頻 50Hz 波形測量場景：時基檔位設定為 20ms/div（工頻波形單周期為 20ms，此檔位可在一屏內顯示 2-3 個完整周期）；變頻器 PWM 波測量場景

（開關頻率 10kHz 為例）：時基檔位設定為 100μs/div，采樣率設定為 10MSa/s，確保精準捕獲脈沖細節。

2.3 波形捕獲與優化調整

1.系統通電后，啟動示波器的“單次捕獲”或“連續捕獲”功能，觀察波形穩定性；

2.若波形出現漂移現象，可微調觸發電平參數，或適當增加觸發釋抑時間（例如工頻場景設定為 10ms）；

3.相位校準調整：以觸發相（如 L1）為基準，通過示波器相位延遲調節功能，確保 L2、L3 波形與 L1 的相位差分別精準保持 120°、240°；

4.關鍵區域放大：對波形峰值、過零點等關鍵點位進行局部放大（例如將電壓檔位調整為 1V/div），便于后續精準測量參數。

三、波形分析核心要點：判定系統運行狀態

3.1 關鍵參數測量與標準比對

利用示波器的“測量功能”提取下述關鍵參數，并與標準值進行比對分析：

●幅值精度驗證：線電壓峰值幅值應符合標稱值的 1.414 倍（即√2 倍），例如 380V 線電壓峰值約為 537V，220V 相電壓峰值約為 311V；

●相位差檢測：L1-L2、L2-L3 間相位差應控制在 120°±5° 范圍內，超出該范圍則可能存在負載不平衡或線路故障；

●頻率與畸變特性：工頻供電波形的頻率應穩定在 50Hz±0.5Hz 范圍內，通過示波器 FFT 分析功能檢測總諧波畸變率（THD），正常工況下 THD 應≤5%。

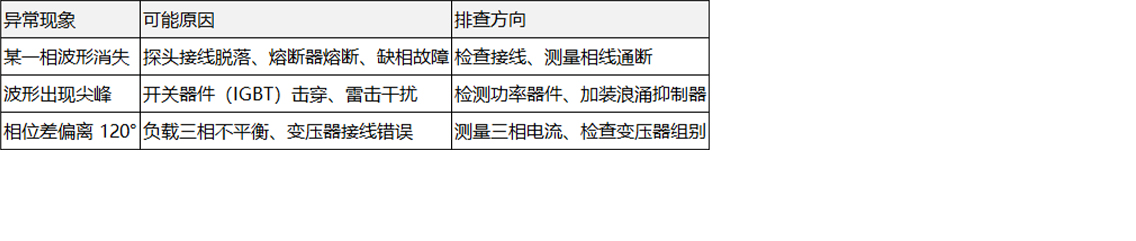

四、異常診斷
